Difríocht idir sádrú tonn agus sádrú refrow
Tar éis dúinn dearadh maith a dhéanamh ar bhoird PCB is gá dul chuig an monarcha boird chun táirgeadh a chur ar bord, tar éis an táirgthe amach is gá dúinn comhpháirteanna a tháthú ar an mbord a chur suas, le líon beag tástálacha go ginearálta is teicneoirí iad chun a gcuid féin a tháthú, chun feidhmíocht an bhoird a chinneadh níl aon fhadhb ann de ghnáth, ní mór duit an t -am seo a tháirgeadh chun an t -am seo a tháirgeadh! Tá dhá chineál táthúcháin, faoi seach, sádrú tonn agus sádráil refrow, an méid seo a leanas chun an dá chineál táthúcháin a thabhairt isteach duit.
Is próiseas sádrála baisc PCB é sádrú tonn a bhaineann le stáin leachtach sádrála leáite ag teochtaí arda chun iatáin chomhpháirteacha a chur ar bhord PCB.
Is éard atá sa phróiseas sádrála tonn ná ceithre chéim: spraeáil flosc, réamh-sciath, sádráil tonn agus fuarú.
Flux: a úsáidtear go príomha chun ocsaídí a bhaint den bhord, soláthraíonn an flosc teannas dromchla níos ísle, tarchur teirmeach, agus próiseas sádrála níos fusa.
Réamhthéamh: Déantar an PCB a réamhthéamh agus cuirtear an flosc i ngníomh trí é a rith trí chainéal te.

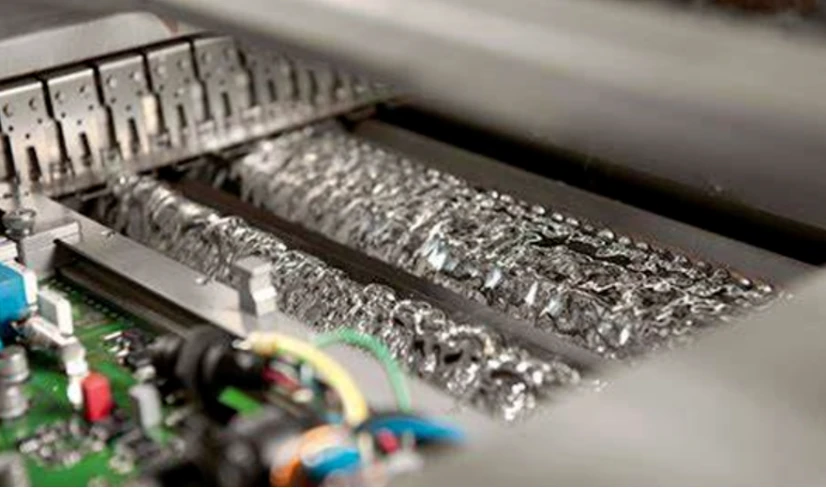

Sádráil na dtonn: De réir mar a thagann an teocht ar aghaidh ag ardú, casann an greamaigh sádróra go leacht agus cruthaíonn sé tonn ar a dtiocfaidh imeall an bhoird air agus is féidir na comhpháirteanna a nascadh go daingean leis an mbord.
Fuarú: Leanann an phróifíl sádrála tonn an phróifíl teochta. De réir mar a bhuaileann an teocht le linn na céime sádrála tonn, titeann an teocht agus tugtar an crios fuaraithe air.
Is é an sádráil refrow ná nascadh buan na gcomhpháirteanna a chloítear go sealadach le pillíní ar bhord ciorcaid trí ghreamú sádróra a leáfar trí sheoladh trí aer te nó radaíocht teasa eile. Tá ceithre phróiseas sádrála ag sádráil refrow: réamhthéamh, gabháltas, sádráil refrow, fuarú.
Réamhthéamh: Cloíonn réamhthéamh leis an bpróifíl theirmeach agus déanann sé post maith chun tuaslagóirí so -ghalaithe a d'fhéadfadh a bheith san áireamh greamaigh sádróra a bhaint.
Sealbhú: Téann an bord suas agus téann sé isteach sa limistéar gabháltas. A chinntiú go sroicheann aon limistéir nach bhfuil téite go hiomlán mar gheall ar an éifeacht scáth an teocht riachtanach, gníomhaíonn an ceann eile an flosc agus baintear tuaslagóirí greamaithe sádrála nó so -ghalaithe.
Suaimhneas Refrow: Is é an crios refrow an limistéar a shroicheann an teocht is airde le linn an phróisis sádrála. Anseo, leánn agus cruthaíonn an sádróir na hailt sádróra riachtanacha. Ciallaíonn an próiseas athfhillteach iarbhír, áfach, go laghdaíonn an flosc an teannas dromchla ag an gcomhpháirt miotail, rud a fhágann go mbíonn nascadh miotalóireachta ann, rud a fhágann go mbeidh na liathróidí aonair púdair sádróra le chéile agus leá.
Fuarú: Ní mór é seo a dhéanamh sa chaoi is nach bhfuil aon bhrú ar chomhpháirteanna an phláta fuaraithe tar éis a refrow. Cuireann fuarú cuí cosc ar chomhdhúile iomarcacha idirmheánacha nó turraing theirmeach a fhoirmiú don tionól.
Difríocht idir sádráil tonn agus sádrú refrow:
I mbeagán focal, baintear úsáid as sádrú na dtonn go príomha le haghaidh comhpháirteanna plug-in sádrála, agus baintear úsáid as sádrú reflow go príomha le haghaidh comhpháirteanna paiste sádrála. Chomh fada is a bhaineann sé le táthú, ní féidir neamhaird a dhéanamh ar an difríocht idir sádrú tonn agus sádráil refrow.
Is é an sádráil refrow an modh sádrála is coitianta i dtionscal an bhoird chiorcaid chlóite. Is é an sádráil refrow an modh is coitianta a úsáidtear do go leor monaróirí (atá oiriúnach go háirithe do thionól SMT) mura bhfuil sé le comhpháirteanna trí pholl a shádráil.

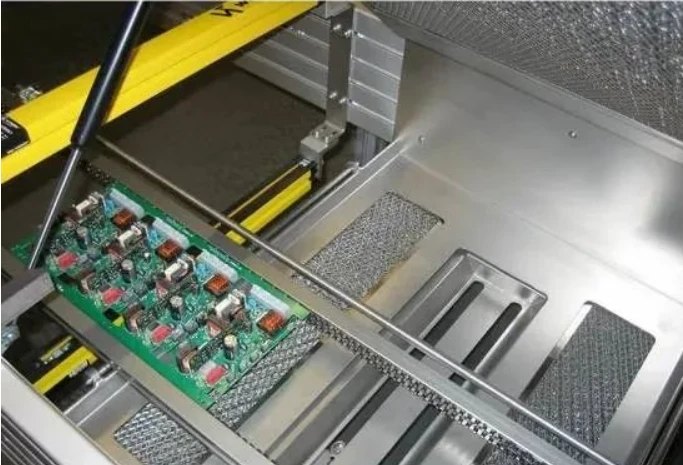

Tosaíonn an próiseas sádrála reflow le cur i bhfeidhm flosc agus sádróra (ar a dtugtar greamaigh sádróra freisin) ar an eochaircheap. Cuirtear an bord ciorcaid clóite in oigheann reflow agus leáíonn aer te an greamaigh sádróra chun joints sádróra a fhoirmiú. Déantar an próiseas seo tríd an teocht a ardú go leibhéal réamhshocraithe. Déantar réamhthéamh ionas nach mbeidh turraing theirmeach ag an mbord ciorcaid clóite le linn táthú dian.
Chun comhpháirteanna beaga aonair a shádráil ar bhoird chiorcaid chlóite, is leor pinn luaidhe aeir te.
Buntáistí a bhaineann le sádrú reflow:
(1) Oiriúnach do thionól SMD
(2) muinín ag formhór na monaróirí
(3) nach dteastaíonn go leor monatóireachta uaidh
(4) turraing níos lú teirmeach
(5) Roghanna sádrála teoranta
(6) Próiseas dramhaíola íseal is féidir a chur i bhfeidhm ar chodanna sonracha de bhord ciorcaid clóite
Buntáistí na sádrála tonn:
(1) Oiriúnach don tionól tht
(2) Níos mó ama a shábháil
(3) Laghdaigh an cogaíocht
(4) Níos inacmhainne
(5) is féidir joints sádróra ardchaighdeáin a sholáthar
(6) Oiriúnach do shádráil trí pholl
(7) Cainníochtaí móra PCBanna a tháirgeadh ag an am céanna
